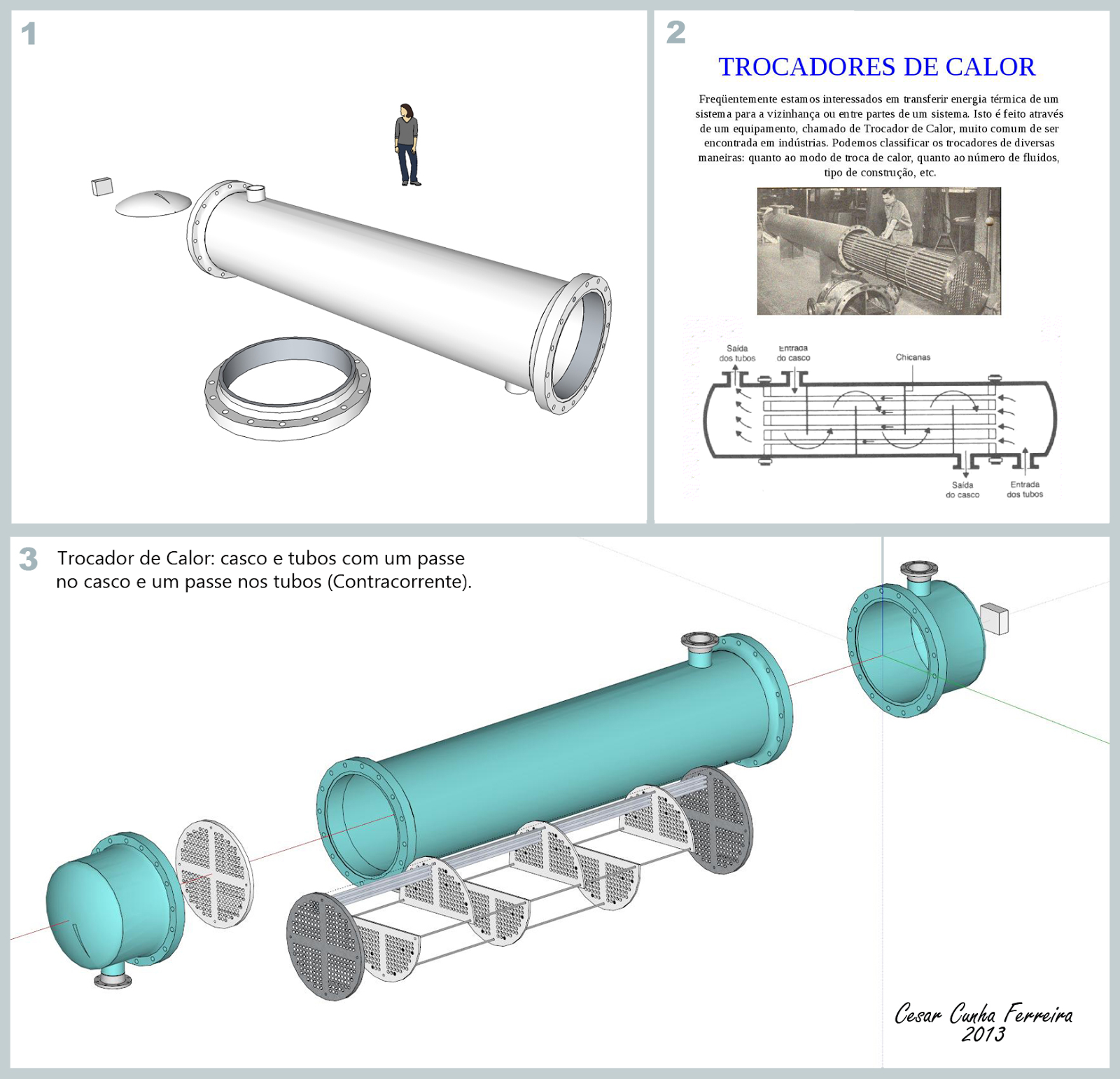

Desenho em 3D de um trocador de calor utilizado em vários setores industriais (petroquímica, petrolífera e outros). Nota-se que apesar do espelho indicar uma subdivisão do feixe tubular em 4 partes, os cabeçotes não possuem chapas divisórias. Portanto, trata-se de um trocador de passe simples ou único (um passe no casco e um passe no feixe tubular).
 |
| O quadro 2 é o objeto de referência e demonstra como foi a concepção do desenho (origem da ideia). |
